Sensor de Nível LV42A-40 para montagem em tubos de PVC
1 — 19 pçs.
20 — 99 pçs.
+ 100 pçs.
Descrição
Movimento do flutuador magnético abre/fecha um contato elétrico.

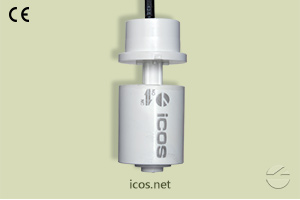

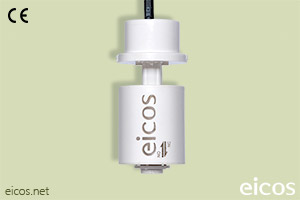

Com o Sensor de Nível Eicos LV42A-40 (haste de 45mm), você pode controlar o nível de reservatórios com passagens estreitas, montando em quantos pontos forem determinados na aplicação*. O Sensor indica através de sinal ON/OFF quando um nível estabelecido do reservatório for atingido.
Produzido em PVC, possui compatibilidade com grande abrangência de líquidos como água, óleo, combustíveis e produtos químicos.
Montagem em tubo de PVC com saída em cabo de 40cm.

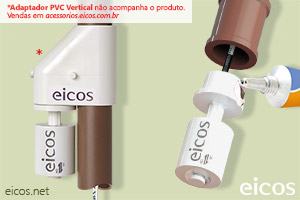

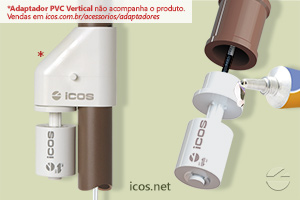

*DICA: Utilize Adaptador PVC Vertical 20x20 para a montagem deste sensor em vários pontos de detecção de nível.
Especificações Técnicas
- Material: PVC - Policloreto de Vinila
- Pressão máx. de trabalho: 2bar
- Temp. de trabalho: 5°C a 50°C
- Cor: Branco
- Densidade mín. do líquido (SG): 0,60
- Peso: 22g
- Saída: Contato On/Off

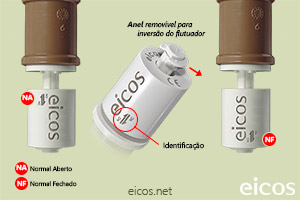

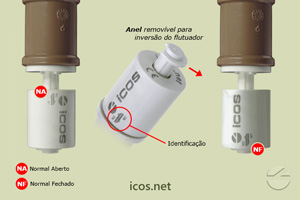

- Características elétricas: NA/NF - SPST
- Conexão elétrica: Cabo 2 x 0,5mm² x 40cm
- Grau de proteção: IP66
- Montagem: Posição vertical em tubo de PVC
- Espessura máx. parede reservatório: -
- Raio mín. reservatório cilíndrico: -
- Garantia: 2 anos
Tensões de Comutação
| Tensão de Trabalho | Potência Máxima | Corrente Máxima |
| 110Vac | 20VA | 0,2A |
| 220Vac | 20VA | 0,1A |
| 5Vdc | 2,5W | 0,5A |
| 12Vdc | 5W | 0,5A |
| 24Vdc | 10W | 0,5A |
- Tensão de Trabalho: 110Vac
- Potência máxima: 20VA
- Corrente máxima: 0,2A
- Tensão de Trabalho: 220Vac
- Potência máxima: 20VA
- Corrente máxima: 0,1A
- Tensão de Trabalho: 5Vdc
- Potência máxima: 2,5W
- Corrente máxima: 0,5A
- Tensão de Trabalho: 12Vdc
- Potência máxima: 5W
- Corrente máxima: 0,5A
- Tensão de Trabalho: 24Vdc*
- Potência máxima: 10W
- Corrente máxima: 0,5A
24Vac: Recomendado uso com Relé Acoplador Schneider modelo RSLZVA1.
Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W em série.
Documentação Técnica
- Apresentação do Produto (PDF 588KB)
- Folheto Técnico (PDF 1,65MB)
Exemplos de Esquemas Elétricos
01. Controle Automático de Nível de Reservatórios (PDF 136KB)
02. Sensor de Nível + Adaptador + Tubo PVC (PDF 335KB)
03. Controle de Nível com Longas Distâncias e/ou Bomba Trifásica (PDF 161KB)
04. Controle de Nível em Longa Distância com 24Vdc (PDF 132KB)
06. Controle de Nível de Drenagem de Líquido em Tanque no Subsolo (PDF 101KB)
09. Controle de Nível para Sistema de Reúso da Água de Chuva (PDF 379KB)
10. Controle de Nível com Relé de Nível FINDER™ (PDF 146KB)
11. Reúso de Água com Sensores de Nível (PDF 238KB)
Acessórios
Adaptador PVC Vertical 20 x 20
Filtro Supressor K8
