Sensor de Nível LE251-M12 Com Haste de 250mm e 1 Ponto de Detecção
1 Peça
+ 2 pçs.
Necessário um Conector M12 para ligar
Descrição
Movimento do flutuador magnético abre/fecha um contato elétrico.

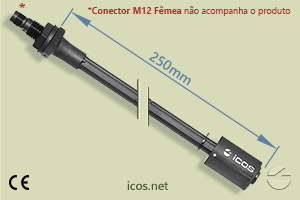

Com haste de 250mm de altura, com o Sensor de Nível Eicos LE251-M12 você detecta 1 nível de água ou líquidos em geral no topo (máximo) ou fundo (mínimo) de seu reservatório, sendo ideal para temperaturas até 90°C.
O Sensor indica através de sinal ON/OFF quando o nível de líquido foi atingido, sendo instalado pelo interior, através de furo de Ø16mm.

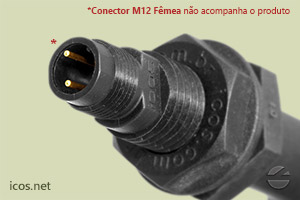

Saída elétrica em conexão plug M12 macho (conector M12 fêmea vendido separadamente).
Especificações Técnicas
- Material: PPA - Poliftalamida Porca em PA
- Pressão máx. de trabalho: 2bar
- Temp. de trabalho: -10°C a 90°C
- Cor: Preto
- Densidade mín. do líquido (SG): 0,70
- Peso: 80g
- Saída: Contato On/Off

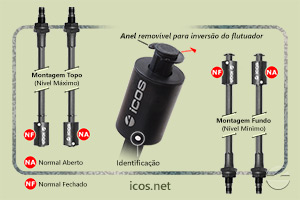

- Características elétricas: NA/NF - SPST
- Conexão elétrica: Plug M12 macho (2 pinos)
Conector M12 fêmea NÃO incluso - Grau de proteção: IP66

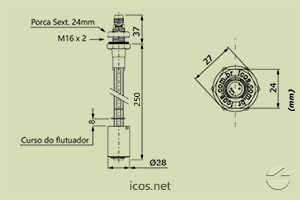

- Montagem: Vertical interna em furo de Ø16mm
- Vedação: Arruela NBR (borracha nitrílica)
- Espessura máx. parede reservatório: 9mm
- Raio mín. reservatório cilíndrico: -
- Garantia: 2 anos
Tensões de Comutação
| Tensão de Trabalho | Potência Máxima | Corrente Máxima |
| 110Vac | 20VA | 0,2A |
| 220Vac | 20VA | 0,1A |
| 5Vdc | 2,5W | 0,5A |
| 12Vdc | 5W | 0,5A |
| 24Vdc | 10W | 0,5A |
- Tensão de Trabalho: 110Vac
- Potência máxima: 20VA
- Corrente máxima: 0,2A
- Tensão de Trabalho: 220Vac
- Potência máxima: 20VA
- Corrente máxima: 0,1A
- Tensão de Trabalho: 5Vdc
- Potência máxima: 2,5W
- Corrente máxima: 0,5A
- Tensão de Trabalho: 12Vdc
- Potência máxima: 5W
- Corrente máxima: 0,5A
- Tensão de Trabalho: 24Vdc*
- Potência máxima: 10W
- Corrente máxima: 0,5A
24Vac: Recomendado uso com Relé Acoplador Schneider modelo RSLZVA1.
Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W em série.
Documentação Técnica
- Folheto Técnico (PDF 1,65MB)
Exemplos de Esquemas Elétricos
01. Controle Automático de Nível de Reservatórios (PDF 136KB)
02. Sensor de Nível + Adaptador + Tubo PVC (PDF 335KB)
03. Controle de Nível com Longas Distâncias e/ou Bomba Trifásica (PDF 161KB)
04. Controle de Nível em Longa Distância com 24Vdc (PDF 132KB)
06. Controle de Nível de Drenagem de Líquido em Tanque no Subsolo (PDF 101KB)
09. Controle de Nível para Sistema de Reúso da Água de Chuva (PDF 379KB)
10. Controle de Nível com Relé de Nível FINDER™ (PDF 146KB)
11. Reúso de Água com Sensores de Nível (PDF 238KB)
