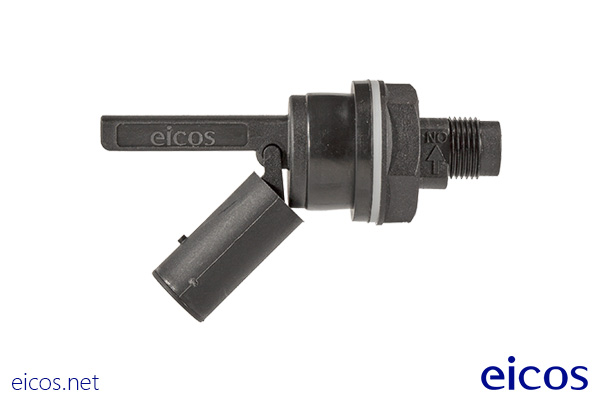

Sensor de Nível LF322E-M12 Para Reservatórios Estreitos e de Parede Fina
1 — 19 pçs.
20 — 99 pçs.
+ 100 pçs.
Necessário um Conector M12 para ligar
Descrição
Movimento do flutuador magnético abre/fecha um contato elétrico.
Com o Sensor de Nível Eicos LF322E-M12 você monitora nível no ponto (altura) em que o Sensor for instalado em seu reservatório, suporta temperaturas até 125°C. Ideal para recipientes pequenos/estreitos e de parede fina.
O Sensor indica através de sinal ON/OFF quando o nível de líquido foi atingido, sendo instalado na lateral do tanque pelo exterior, através de furo de Ø22mm e vedação expansiva (arruela de compressão para tanques de parede até 5mm de espessura). Para cada nível de líquido a detectar, necessário um Sensor de Nível no ponto desejado.

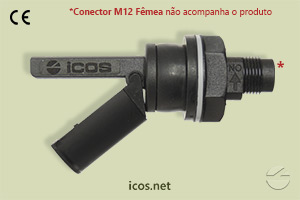

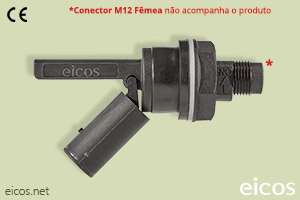

Saída elétrica em conexão plug M12 macho (conector M12 fêmea vendido separadamente).
Não indicado para combustíveis.
Especificações Técnicas
- Material: PPA - Poliftalamida (porca em PA)
- Pressão máx. de trabalho: 2bar
- Temp. de trabalho: -10°C a 125°C
- Cor: Preto
- Densidade mín. do líquido (SG): 0,66
- Peso: 30g
- Saída: Contato On/Off

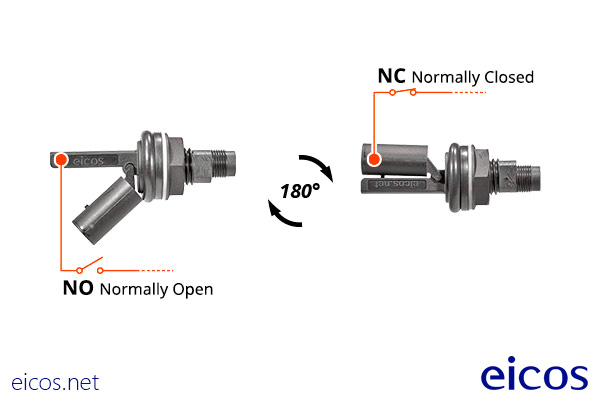

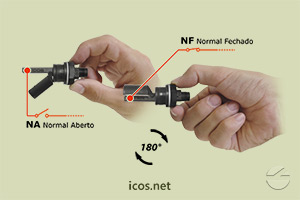

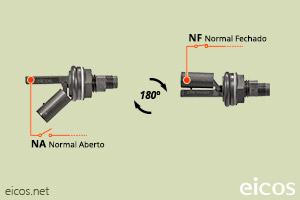

- Características elétricas: NA/NF - SPST

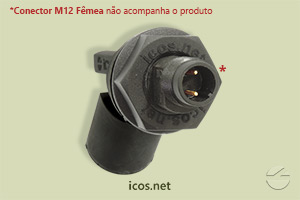

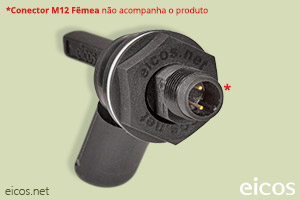

- Conexão elétrica: Plug M12 macho (2 pinos)
Conector M12 fêmea NÃO incluso - Grau de proteção: IP66

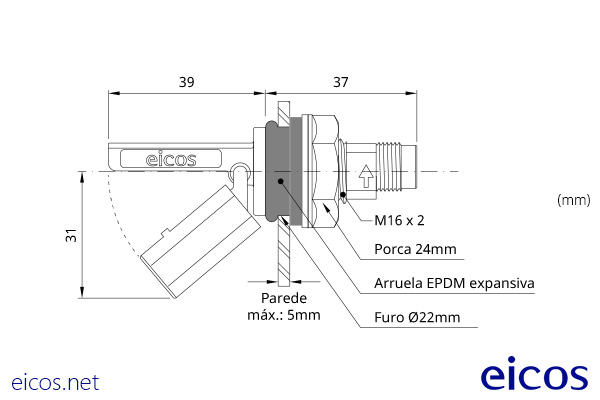

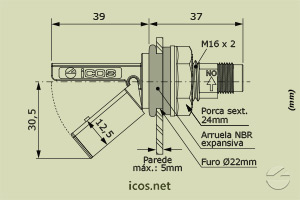

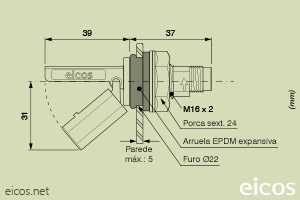

- Montagem: Lateral externa em furo de Ø22mm
- Vedação: Arruela expansiva EPDM
- Espessura máx. parede reservatório: 5mm
- Raio mín. reservatório cilíndrico: 50mm
- Garantia: 2 anos
Tensões de Comutação
| Tensão de Trabalho | Potência Máxima | Corrente Máxima |
| 110Vac | 20VA | 0,2A |
| 220Vac | 20VA | 0,1A |
| 5Vdc | 2,5W | 0,5A |
| 12Vdc | 5W | 0,5A |
| 24Vdc | 10W | 0,5A |
- Tensão de Trabalho: 110Vac
- Potência máxima: 20VA
- Corrente máxima: 0,2A
- Tensão de Trabalho: 220Vac
- Potência máxima: 20VA
- Corrente máxima: 0,1A
- Tensão de Trabalho: 5Vdc
- Potência máxima: 2,5W
- Corrente máxima: 0,5A
- Tensão de Trabalho: 12Vdc
- Potência máxima: 5W
- Corrente máxima: 0,5A
- Tensão de Trabalho: 24Vdc*
- Potência máxima: 10W
- Corrente máxima: 0,5A
24Vac: Recomendado uso com Relé Acoplador Schneider modelo RSLZVA1.
Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W em série.
Documentação Técnica
- Folheto Técnico (PDF 5,53MB)
Exemplos de Esquemas Elétricos
01. Controle Automático de Nível de Reservatórios (PDF 136KB)
02. Sensor de Nível + Adaptador + Tubo PVC (PDF 335KB)
03. Controle de Nível com Longas Distâncias e/ou Bomba Trifásica (PDF 161KB)
04. Controle de Nível em Longa Distância com 24Vdc (PDF 132KB)
06. Controle de Nível de Drenagem de Líquido em Tanque no Subsolo (PDF 101KB)
09. Controle de Nível para Sistema de Reúso da Água de Chuva (PDF 379KB)
10. Controle de Nível com Relé de Nível FINDER™ (PDF 146KB)
11. Reúso de Água com Sensores de Nível (PDF 238KB)
