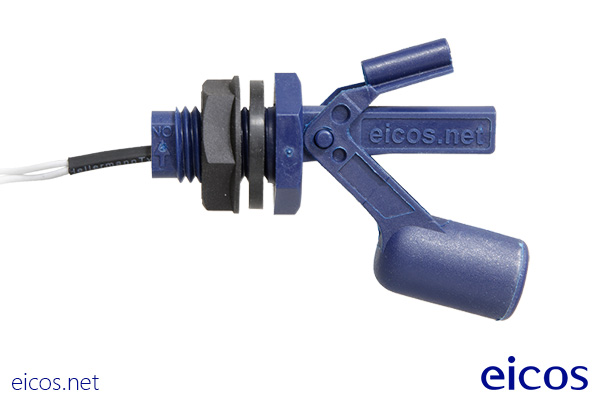

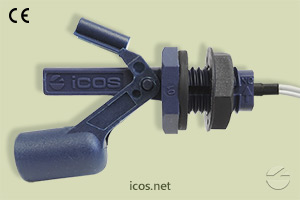

Sensor de Nível LB26M-40 Para Detecção de Nível em Superfícies - Ácidos e Produtos Químicos
1 — 9 pçs.
10 — 29 pçs.
+ 30 pçs.
Descrição
Movimento do flutuador magnético abre/fecha um contato elétrico.
Com o Sensor de Nível Eicos LB26M-40 você monitora nível no ponto (altura) em que o Sensor for instalado em seu reservatório, sendo ideal para produtos químicos

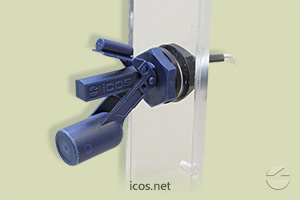

O Sensor indica através de sinal ON/OFF quando o nível de líquido foi atingido, sendo instalado na lateral do tanque pelo interior, através de furo de Ø16mm. Montagem exclusivamente de topo, para detecção de nível máximo em líquidos com partículas magnéticas.
Saída em cabo de 40cm.
Não indicado para combustíveis.
Especificações Técnicas
- Material: PP - Polipropileno* Porca em PA
- Pressão máx. de trabalho: -
- Temp. de trabalho: -10°C a 100°C
- Cor: Azul escuro
- Densidade mín. do líquido (SG): 0,64
- Peso: 30g
- Saída: Contato On/Off

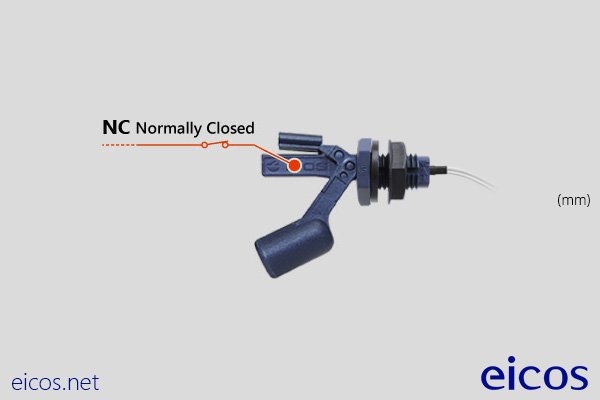

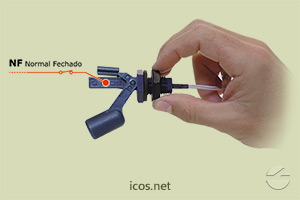

- Características elétricas: NF - SPST
- Conexão elétrica: Cabo 2 x 0,5mm² x 40cm
- Grau de proteção: IP66

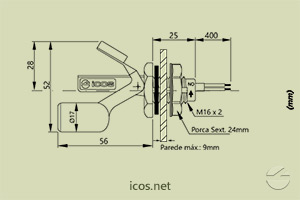

- Montagem: Lateral interna em furo de Ø16mm
- Vedação: Arruela NBR (borracha nitrílica)
- Espessura máx. parede reservatório: 9mm
- Raio mín. reservatório cilíndrico: 150mm
- Garantia: 2 anos
* Embora o material Polipropileno suporte diversos produtos químicos, dependendo do produto requer ensaios prévios pelo cliente para confirmação de compatibilidade.
Tensões de Comutação
| Tensão de Trabalho | Potência Máxima | Corrente Máxima |
| 110Vac | 20VA | 0,2A |
| 220Vac | 20VA | 0,1A |
| 5Vdc | 2,5W | 0,5A |
| 12Vdc | 5W | 0,5A |
| 24Vdc | 10W | 0,5A |
- Tensão de Trabalho: 110Vac
- Potência máxima: 20VA
- Corrente máxima: 0,2A
- Tensão de Trabalho: 220Vac
- Potência máxima: 20VA
- Corrente máxima: 0,1A
- Tensão de Trabalho: 5Vdc
- Potência máxima: 2,5W
- Corrente máxima: 0,5A
- Tensão de Trabalho: 12Vdc
- Potência máxima: 5W
- Corrente máxima: 0,5A
- Tensão de Trabalho: 24Vdc*
- Potência máxima: 10W
- Corrente máxima: 0,5A
24Vac: Recomendado uso com Relé Acoplador Schneider modelo RSLZVA1.
Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W em série.
Documentação Técnica
- Folheto Técnico (PDF 1,60MB)
Exemplos de Esquemas Elétricos
01. Controle Automático de Nível de Reservatórios (PDF 136KB)
02. Sensor de Nível + Adaptador + Tubo PVC (PDF 335KB)
03. Controle de Nível com Longas Distâncias e/ou Bomba Trifásica (PDF 161KB)
04. Controle de Nível em Longa Distância com 24Vdc (PDF 132KB)
06. Controle de Nível de Drenagem de Líquido em Tanque no Subsolo (PDF 101KB)
09. Controle de Nível para Sistema de Reúso da Água de Chuva (PDF 379KB)
10. Controle de Nível com Relé de Nível FINDER™ (PDF 146KB)
11. Reúso de Água com Sensores de Nível (PDF 238KB)
Acessórios
Adaptador PVC M16 X 25
Filtro Supressor K8
