Sensor de Nível LA32N-40 Para montagem externa e Líquidos até 125°C

Name: LA32N-40
Brand: Eicos
Price: 88.00 BRL
Availability: InStock

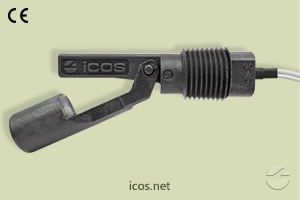

Sensor de Nível Eicos LA32N-40 para controle de nível de líquidos

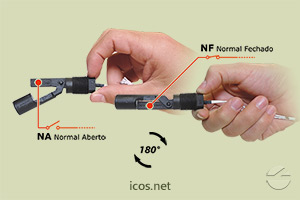

Funcionamento NA ou NF do Sensor de Nível LA32N-40

1 — 19 pçs.

R$ 88,00 pç

20 — 99 pçs.

R$ 53,00 pç

+ 100 pçs.

R$ 44,00 pç

Venda mínima: R$900,00Cotar / Comprar 

Visão Geral

Descrição

Movimento do flutuador magnético abre/fecha um contato elétrico.

Com o Sensor de Nível Eicos LA32N-40 você monitora nível no ponto (altura) em que o Sensor for instalado em seu reservatório, sendo ideal para temperaturas até 125°C.

O Sensor indica através de sinal ON/OFF quando o nível de líquido foi atingido, sendo instalado na lateral do tanque pelo exterior, através de rosca 1/2"NPT. Para cada nível de líquido a detectar, necessário um Sensor de Nível no ponto desejado.

Saída em cabo de 40cm.

Especificações Técnicas

Material: PPA - Poliftalamida
Pressão máx. de trabalho: 2bar
Temp. de trabalho: -10°C a 125°C
Cor: Preto
Densidade mín. do líquido (SG): 0,70
Peso: 30g
Saída: Contato On/Off
Características elétricas: NA/NF - SPST
Conexão elétrica: Cabo 2 x 0,5mm² x 40cm
Grau de proteção: IP66
Montagem: Lateral externa em rosca de 1/2"NPT
Vedação: Fita vedante
Espessura máx. parede reservatório: 18mm
Raio mín. reservatório cilíndrico: -
Garantia: 2 anos

Tensões de Comutação

Tensão de Trabalho	Potência Máxima	Corrente Máxima
110Vac	20VA	0,2A
220Vac	20VA	0,1A
5Vdc	2,5W	0,5A
12Vdc	5W	0,5A
24Vdc	10W	0,5A

Tensão de Trabalho: 110Vac
- Potência máxima: 20VA
- Corrente máxima: 0,2A
Tensão de Trabalho: 220Vac
- Potência máxima: 20VA
- Corrente máxima: 0,1A
Tensão de Trabalho: 5Vdc
- Potência máxima: 2,5W
- Corrente máxima: 0,5A
Tensão de Trabalho: 12Vdc
- Potência máxima: 5W
- Corrente máxima: 0,5A
Tensão de Trabalho: 24Vdc*
- Potência máxima: 10W
- Corrente máxima: 0,5A

24Vac: Recomendado uso com Relé Acoplador Schneider modelo RSLZVA1.

Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W em série.

Folhetos

Documentação Técnica

Folheto Técnico (PDF 1,41MB)

Exemplos de Esquemas Elétricos

01. Controle Automático de Nível de Reservatórios (PDF 136KB)

02. Sensor de Nível + Adaptador + Tubo PVC (PDF 335KB)

03. Controle de Nível com Longas Distâncias e/ou Bomba Trifásica (PDF 161KB)

04. Controle de Nível em Longa Distância com 24Vdc (PDF 132KB)

05. Controle de Nível de Tanque Superior Abastecido por Tanque Inferior (PDF 116KB)

06. Controle de Nível de Drenagem de Líquido em Tanque no Subsolo (PDF 101KB)

07. Controle de Nível para Abastecimento de Água por Cisterna em Edifícios (PDF 452KB)

08. Controle de Nível em Edifício Abastecido por Cisterna c/ Sensor de Segurança (PDF 153KB)

09. Controle de Nível para Sistema de Reúso da Água de Chuva (PDF 379KB)

10. Controle de Nível com Relé de Nível FINDER™ (PDF 146KB)

11. Reúso de Água com Sensores de Nível (PDF 238KB)
