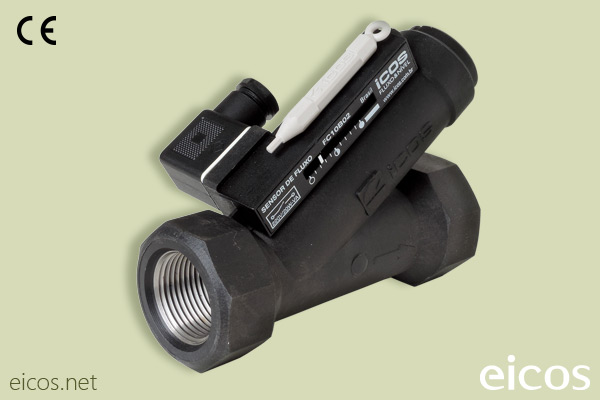

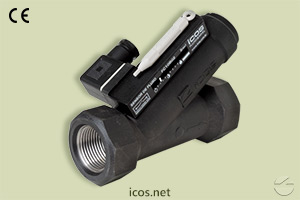

Sensor de Fluxo FC10B02 Indicado para Médias Vazões de Água - 1"G
Substituído por:
Sensor de Fluxo FC10B02-M12
Indicado para médias vazões de água.
Descrição
A passagem do fluido desloca um êmbolo magnético fechando um contato elétrico.

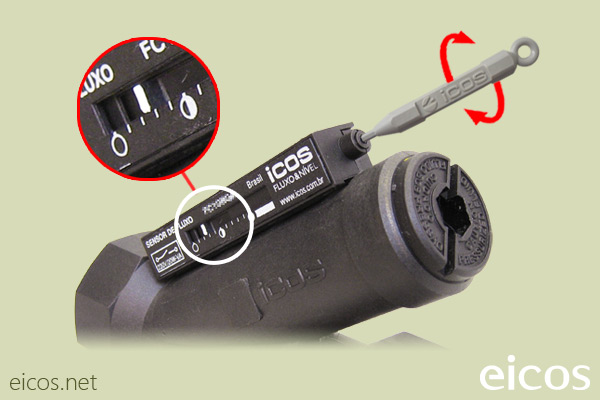

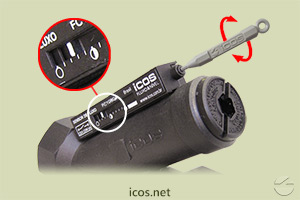

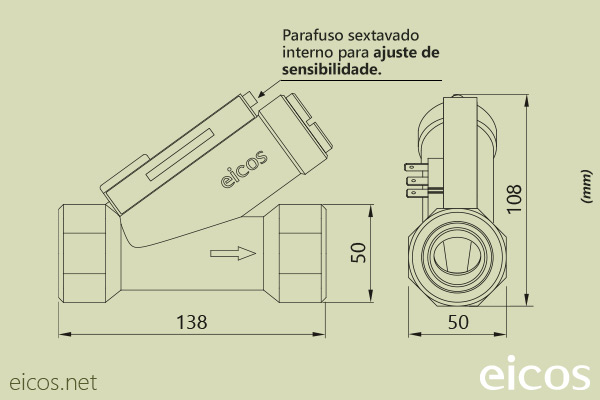

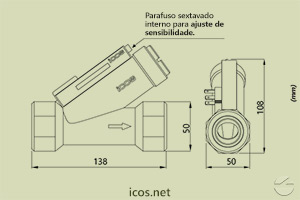

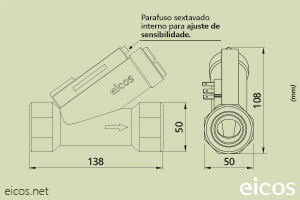

O sensor de fluxo Eicos FC10B02 possui conexão 1"G e é indicado para médias vazões de água. O sensor possui uma escala de trabalho que permite ajustar na própria peça qual vazão ideal a ser detectada em sua aplicação.
O uso do sensor de fluxo Eicos atua de forma preventiva de falhas em sistemas de lubrificação e refrigeração.

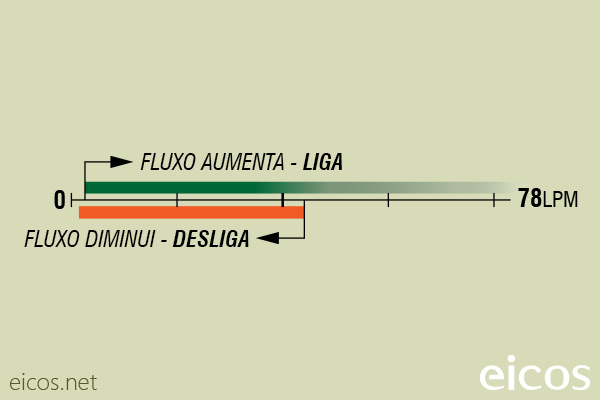

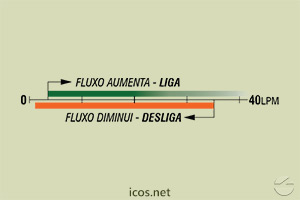

O sensor funciona Normalmente Aberto (NA), com sinal ON quando a vazão (em litros por minuto) estiver acima do ajustado na peça e sinal OFF quando a vazão diminuir para abaixo da vazão ajustada na peça.
Saída em plug DIN 43650 (conector DIN 43650 acompanha o sensor). Para aplicação em óleo, consulte modelo FC10B04.
Especificações Técnicas
- Material: PPA - Poliftalamida
- Área de passagem interna: 380mm²
- Pressão máx. de trabalho: 25bar
- Temp. de trabalho: 0°C a 100°C | 140°C @1h
- Mola: Inox AISI 302
- Peso: 495g
- Saída: Contato On/Off
- Características elétricas: NA - SPST
- Conexão elétrica: Conector DIN 43650 - B
- Grau de proteção: IP66
- Montagem: Horizontal ou vertical c/ fluxo ascendente
- Rosca de conexão: G 1" fêmea (BSP - Paralela)
- Anel de vedação: O'Ring (NBR) - Montagem e Vedação
- Garantia: 2 anos
Tensões de Comutação
| Tensão de Trabalho | Potência Máxima | Corrente Máxima |
| 110Vac | 20VA | 0,2A |
| 220Vac | 20VA | 0,1A |
| 5Vdc | 2,5W | 0,5A |
| 12Vdc | 5W | 0,5A |
| 24Vdc | 10W | 0,5A |
- Tensão de Trabalho: 110Vac
- Potência máxima: 20VA
- Corrente máxima: 0,2A
- Tensão de Trabalho: 220Vac
- Potência máxima: 20VA
- Corrente máxima: 0,1A
- Tensão de Trabalho: 5Vdc
- Potência máxima: 2,5W
- Corrente máxima: 0,5A
- Tensão de Trabalho: 12Vdc
- Potência máxima: 5W
- Corrente máxima: 0,5A
- Tensão de Trabalho: 24Vdc*
- Potência máxima: 10W
- Corrente máxima: 0,5A
24Vac: Recomendado uso com Relé Acoplador Schneider modelo RSLZVA1.
Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W em série.
Documentação Técnica
- Folheto Técnico (PDF 298KB)
- Manual de Instalação (PDF 451KB)
Exemplos de Esquemas Elétricos
01. Guia de Seleção de Sensores de Fluxo (PDF 377KB)
02. Supervisão de Lubrificação com Sensores de Vazão de Óleo (PDF 140KB)
03. Supervisão de Refrigeração com Sensores de Vazão de Água (PDF 112KB)
04. Automação e Proteção de Bombas Centrífugas (PDF 114KB)
05. Acionamento Automático de Bomba com Saída Superior à Sucção (PDF 108KB)
07. Rosca GAS (BSP): Montagem e Vedação de Sensores de Fluxo (PDF 164KB)
08. Perda de Carga (mBar) dos Sensores de Fluxo (PDF 1,21MB)
