Montagem do Sensor de Nível com Adaptador e Tubo PVC

Esquema de ligação de sensores de nível ao contator e bomba para automação entre dois reservatórios em alturas distintas.

• Nível Máximo
• Nível Mínimo
Adaptador M16 x 25 soldável
com rosca fêmea
Tubo PVC 32
Tee soldável de redução 32 x 25
Cotovelo de redução 32 x 25
Controle nível de líquidos de reservatórios com Sensores de Nível Eicos + Adaptador + Tubo de PVC: prático, fácil e econômico

IMPORTANTE!

Para produtos químicos e líquidos com partículas ferrosas, devem ser feitos análise técnica e ensaios prévios.

Sensor de Nível + Adaptador + Tubo PVC: Passo a Passo

Montagem de Sensor de Nível em tubos e conexões comerciais de PVC.

1

Remova a porca, mantendo a Arruela no Sensor.

Arruela de vedação Controle Nível de Líquidos - montagem 1: remova a porca, mantendo a arruela no Sensor
2

Importante! Rosqueie o Adaptador no Sensor com aperto suficiente para a vedação.

Adaptador PVC M16x25 Controle Nível de Líquidos - montagem 2: rosqueie o Adaptador no Sensor com aperto suficiente para a vedação
3

Passe cola para PVC no Adaptador.

Controle Nível de Líquidos - montagem 3: passe cola para PVC no Adaptador
4

Monte o Adaptador no Tubo na posição desejada (NA/NF).

Cotovelo 32x25 Controle Nível de Líquidos - montagem 4: monte o Adaptador no tubo na posição desejada (NA/NF)

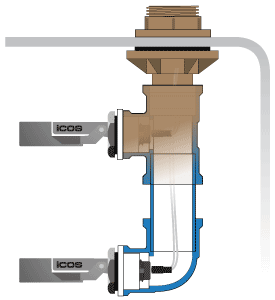

5

Repita o procedimento para mais pontos.

Controle Nível de Líquidos - montagem 5: repita o procedimento para mais pontos

Adicione quantos pontos de Controle de Nível desejar, encaixando no tubo pares de Sensor + Adaptador na altura ideal.

Sensores de Nível para uso com Adaptador:

  • LA16M-40: para água, combustíveis e lubrificantes.
  • LA26M-40: para produtos químicos.
  • LA36M-40: para temperaturas até 125°C.
  • LB16M-40: para detecção na superfície, água, óleo.
  • LB26M-40: para detecção na superfície, produtos químicos.
  • LC26M-40: montagem vertical para produtos químicos.
  • LC36M-40: montagem vertical para temperaturas até 90°C.
